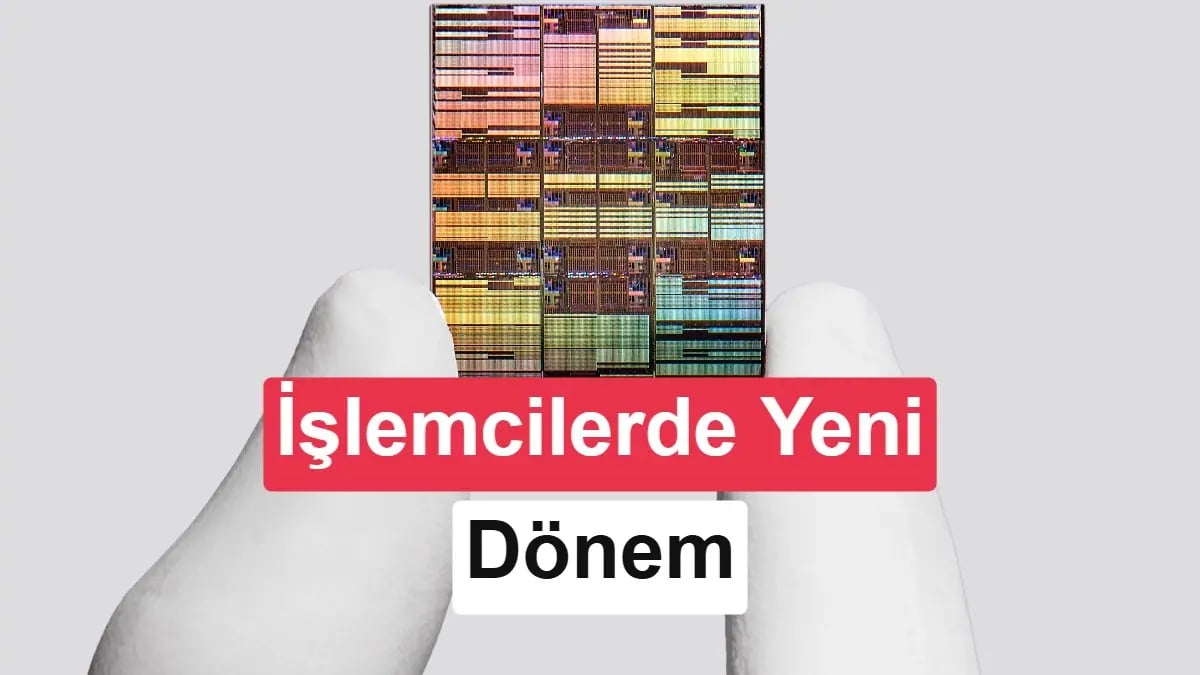

Sektördeki en büyük teknoloji devlerinden IBM, yapay zeka odaklı veri merkezlerinin enerji ihtiyacını azaltmaya ve işlem gücünü zirveye taşımaya yönelik çığır açıcı bir mimari geliştirdi. Şirket tarafından yeni Nanostack mimarisi olarak tanımlanan bu sistem, mevcut üretim süreci anlayışımızın ötesine geçerek dünya çapında dikkatleri üzerine çekti. IBM yetkilileri, teknolojinin sunduğu potansiyel performansı ve verimliliği abartmıyor, tam anlamıyla geleceğin çip standartlarını belirleme iddiasındalar.
Bu devrim niteliğindeki duyurunun merkezinde '0,7 nanometre altı' ibaresi yer alsa da, teknoloji dünyasındaki bu terimlerin teknik yorumlanışı kritik önem taşıyor. Uzmanlar tarafından yapılan analizler, şirketin kullandığı 0,7 nm gibi ifadelerin fiziksel bir ölçümden ziyade teorik bir hedef olduğunu gösteriyor. Gerçek anlamda o kadar küçük ve güvenilir transistör üretmek mevcut üretim araçlarıyla pratik olarak mümkün olmasa bile, Nanostack mimarisinin getirdiği verimlilik kazanımlarıyla benzer performans seviyelerine ulaşılması hedeflendi.
Yarı iletken teknolojileri artık küçülme ve pik ölçekleri zorlamaktadır. Fiziksel sınırların yaklaştığı bu kritik dönemde, geleneksel olarak işlemci transistörlerini yatayda daha küçük hale getirme yaklaşımı verimi düşürmektedir. Bu soruna çözüm olarak IBM'in öncülük ettiği Nanostack mimarisi devreye giriyor. Transistörlerin fiziksel boyutlarını küçültmek yerine onları birbirinin üzerine dikey olarak istifleyerek, aynı çip alanı içerisinde çok daha fazla işlemci bileşenini yoğunlaştırmayı hedefliyor.
Bu yaklaşım tamamen yeni değil; Samsung gibi büyük üreticiler geçmişte benzer 3D katmanlı transistörler kullanarak bu yolda önemli adımlar atmıştı. Ancak IBM’in Nanostack çözümü, önceki nesil 2 nanometre nanosheet (nanoyapılı katman) üretim sürecinin bir evrimi olarak ele alınıyor ve mevcut sektörel gelişmelere uyum sağlayan yenilikçi bir tasarım sunuyor.
Nanostack mimarisinin temel çalışma prensibi, üst üste dizilmiş transistör çiftlerinden oluşuyor. Her bir transistör yapısı ise 5 nanometre kalınlığında üç ayrı nanosheet katmanından meydana geliyor. Bu katmanlar arasındaki yaklaşık 9 nanometrelik boşluk da çipin optimize edilmiş veri akışını sağlayan kilit noktalardan biri. Teknik raporların ortaya koyduğu verilere göre, bu yeni mimari sayesinde önceki nesil teknolojilere kıyasla %50'ye varan daha yüksek işlem performansı yakalanabilecekken, enerji tüketiminde %70 gibi muazzam bir verimlilik artışı vaat ediliyor.
Bu sadece ham güç ve hız meselesiyle ilgili değil; yapay zeka uygulamalarının kalbi olan SRAM (Statik Rastgele Erişimli Bellek) teknolojisinin ölçeklenebilirliği konusunda da önemli ilerlemeler kaydedildi. Mevcut üretim nesillerinde SRAM'in boyut küçültme potansiyelinin yavaşladığı gözlemlenirken, IBM’in geliştirdiği kademeli kanal tasarımının etkisiyle altı transistörden oluşan bellek birimlerinin yüksekliği %40 oranında azaltıldı. Bu da daha kompakt ve enerji tasarruflu bir çip mimarisine olan kapıyı aralıyor.
IBM, doğrudan son kullanıcıya yönelik ticari işlemci üretmek yerine yarı iletken teknolojilerini geliştirerek sektörün devleriyle işbirliği yapan bir yapıya sahip. Şirketin geçmişte Rapidus ve Samsung gibi ortaklarla kurduğu yapılar bu rolünü pekiştiriyor. IBM’in 0,7 nanometrelik Nanostack mimarisini hangi üreticiyle ticarileştireceği henüz netleşmiş değil. Ancak şirket yönetimi, önümüzdeki beş yıl içinde seri üretime başlayabilecek erken tasarımların ortaya çıkacağını öngörüyor.
Wektörlerimizi en az bir on yıla yayıldığında ise bu mimarinin sektörün ana akım teknolojilerinden biri haline gelerek bilgi işlem dünyasında yeni bir çağ başlatacağı beklentisi hakim. Bu dönüşüm, özellikle yapay zeka gibi hız ve düşük enerji tüketimi kritik uygulamalar için veri merkezlerinin temel taşlarını yeniden inşa edecek.
