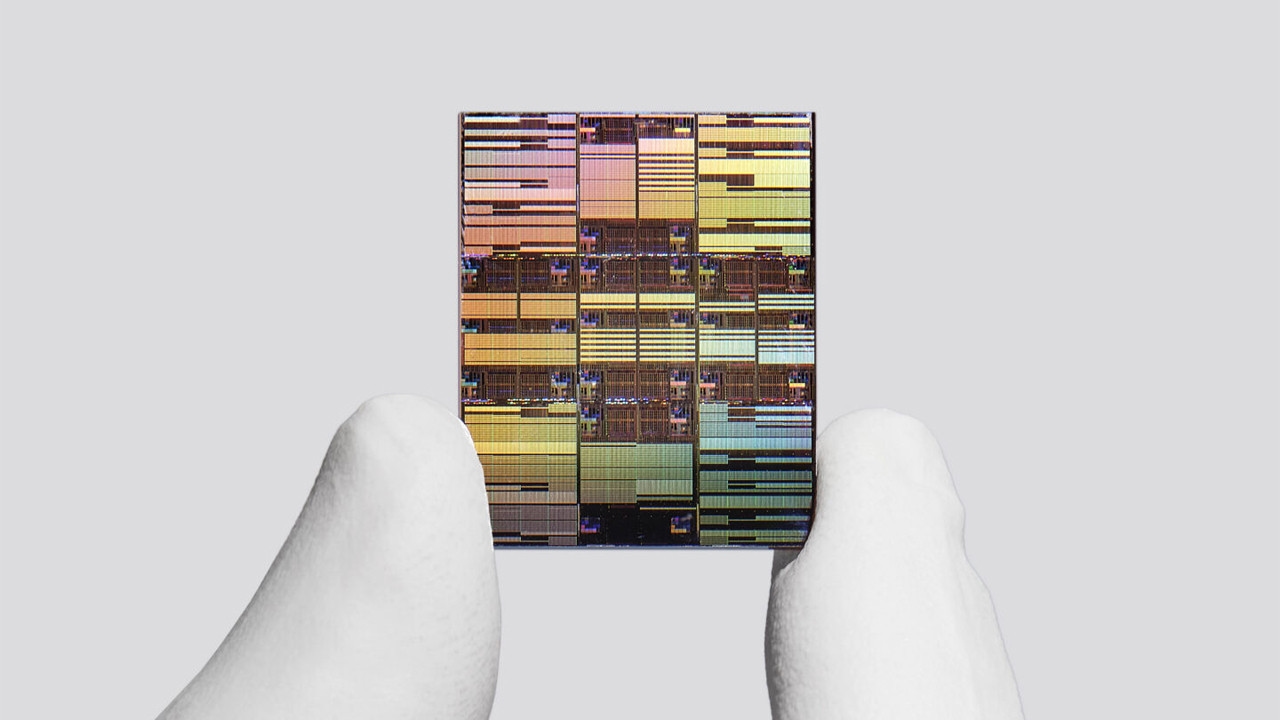

Transistörün Yeni Sınırı: Nanometre Çağı Dikey Yükseklikte Son Buluyor
Transistör üretiminde karşılaşılan fiziksel limitler nedeniyle silikon mimarisi radikal bir dönüşü yaşıyor.
Hexcore
3 dk
27 Haziran 2026
Teknoloji arenasında bir süredir tartışılan en kritik konu, işlemci çekirdeklerinin ve transistörlerin ne kadar küçültülebileceği oldu. Mikroelektronik dünyası, atomların en küçük yapı taşlarına inerek bu minyatür anahtarları daha fazla küçültme çabasına girişmişti. Ancak fiziksel yasalar nedeniyle silikon üzerinde geleneksel yatay üretim yöntemleriyle ilerlemenin zorlaştığı noktaya gelindi. Bu temel tıkanıklık, teknoloji devlerinin radikal bir çözüm aramasını gerektirdi.
IBM gibi öncü firmalar bu sorunu, yüzeyi genişletmek yerine işlemci yapısını dikey olarak katmanlandırarak aşmayı hedefledi. Yükselen binalar metaforundan yola çıkarak tasarlanan bu yeni mimari, çok küçük bir alana inanılmaz yoğunlukta transistör yerleştirmeyi mümkün kılıyor. Artık eski fizik kitaplarındaki 2 nanometre veya 3 nanometre gibi rakamlar, sadece fiziksel bir mesafeyi temsil etmek yerine ulaşılan teknolojik gücün bir simgesine dönüştü.
Tarihsel olarak transistör üretiminde kullanılan nanometre ölçüsü artık günümüz modern mühendisliği için farklı bir anlam kazanıyor. Çünkü bir noktadan sonra atomları küçültmeye yönelik klasik yaklaşımlar kuantum sızıntıları ve kararsız yapılar nedeniyle zorluk çıkarıyor. Bu yeni katmanlı tasarım, fiziksel boyut küçültme çabası yerine, elde edilen performans artışını korumayı amaçladı. Mühendisler, üretim yapılmadığı varsayılan o ultra küçük kısımdaki performansı dikey yığınlama sayesinde başarıyla yakaladılar.
Sadece 15 silisyum atomu kalınlığındaki transistörlerin hassas bir şekilde birbirine bağlanıp üst üste dizilmesiyle oluşan bu mimari, önceki nesil tasarımlara kıyasla hem işlem hızını önemli ölçüde artırıyor hem de enerji tüketiminde çarpıcı verimlilik sağlıyor. Bu katmanlaşma sayesinde sadece hesaplama gücü değil, yapay zeka süreçlerinde hayati öneme sahip olan SRAM gibi bellek hücreleri de benzer bir daralmadan pay aldı.
Tasarımın getirdiği verimlilik artışı oldukça dikkat çekici. Yeni dikey mimari, eski çalışmaların sunduğu performans seviyesinin yüzde ellisi üzerinde hız sunarken, enerji harcamasını yaklaşık yüzde yetmiş oranında azaltma potansiyeline sahip olduğunu gösteriyor. Bu durum özellikle binlerce veri işleyen ve yoğun bellek kullanımı gerektiren yapay zeka işlemcileri için bir devrim niteliğinde.
yalnızca transistörler değil, veriyi taşıyan iletim yolları da bu mimariyle yeniden tanımlandı. Hücre yüksekliklerinin yüzde kırk oranında küçülmesi sayesinde aynı fiziksel alana çok daha fazla veri yolu sığdırılması mümkün oldu. Bu yoğunlaştırma, silikon üzerindeki trafiği optimize ediyor ve sistemlerin genel tepki süresini hızlandırıyor.
IBM gibi öncü araştırma yapan şirketler, bu tür çığır açan laboratuvar çalışmalarını doğrudan ticari ürünlere dönüştürmek yerine farklı bir model benimsiyor. Bu yöntemle geliştirdikleri patentleri ve formülleri, Samsung veya Rapidus gibi dünyanın önde gelen yarı iletken üretim devlerine sunuyorlar. Pazarın en lider oyuncuları olan TSMC'nin de bu katmanlı transistör yapılarını kendi üretim süreçlerine entegre etme çalışmalarına çoktan başladığı biliniyor.
Sektörel analistler, dikey mimarinin bir trendden öte donanım dünyasının temel standardı olacağını tahmin ediyor. Önümüzdeki beş ila on yıllık dönemde hem genel işlemci (CPU) çiplerinde hem de grafik birimlerinde bu yeni stratejiyi göreceğiz. Silikonun sınırları artık yatay düzlemde değil, dikey yükseklikte çiziliyor.
