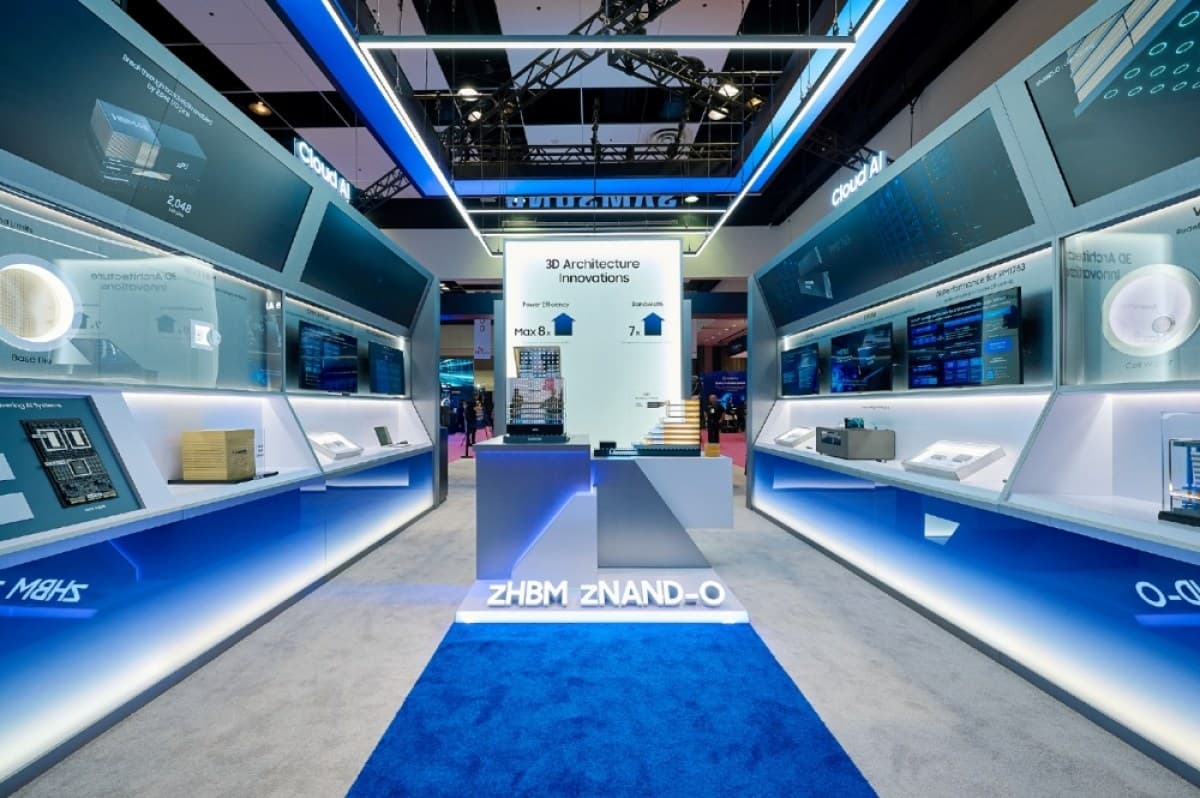

삼성'un (Samsung) yapay zeka odaklı sistemler için geliştirdiği çığır açan bellek ve depolama teknolojileriyle sektöre damga vurdu. Santa Clara, Kaliforniya'da düzenlenen Bellek ve Depolama Geleceği Buluşması 2026 (FMS 2026) etkinliğinde sergilenen bu üst düzey çözümler, özellikle yapay zeka hızlandırıcılarının performansını artırma hedefiyle tasarlandı.

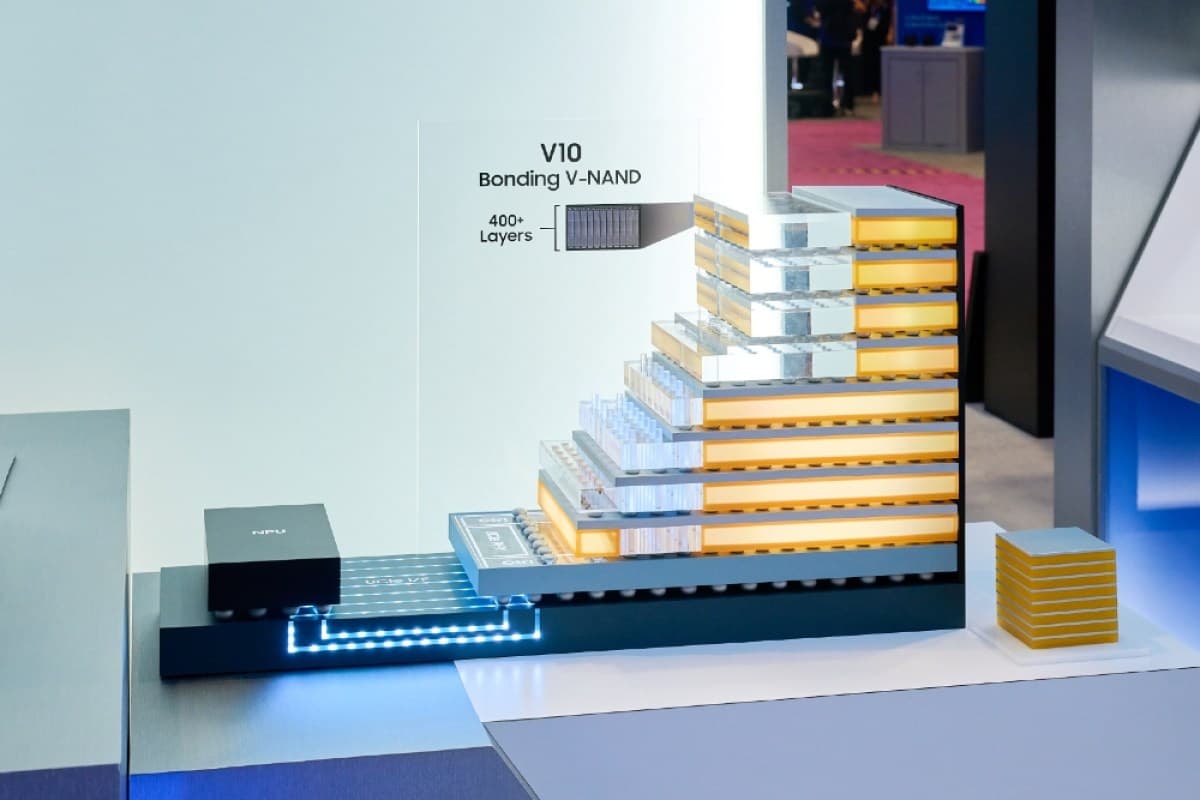

On üç yıl önce ilk V-NAND teknolojisini piyasaya sürmesinin ardından Samsung, katman sayısını önemli ölçüde artıran ve depolama alanında büyük bir sıçrama sağlayan yeni nesil BV-NAND (Bonded V-NAND) çözümünü tanıttı. Mevcut V10 modeli, gelişmiş bağlantı teknolojilerini kullanarak bellek hücrelerini istifleme yeteneğini zirveye taşıyor. Bu teknoloji sayesinde hafıza yoğunluğunda bir önceki nesle kıyasla yaklaşık yüzde elli sekiz oranında önemli bir artış sağlandı.
V10'un getirdiği yüksek katman sayısı, sadece depolama alanını genişletmekle kalmıyor; aynı zamanda veri okuma ve yazma hızlarında (I/O performansı) belirgin iyileştirmeler sunuyor. Aynı anda güç verimliliği konusunda da ciddi adımlar atarak sistemlerin daha az enerji tüketmesini sağlıyor.
Samsung'un en dikkat çekici sunumlarından biri, kendi bünyesinde geliştirdiği zHBM adlı tescilli çözümdür. Bu teknoloji; mevcut standart olan ve yüksek bant genişliği bellek olarak bilinen HBM5 neslinin performansını yaklaşık sekiz kat oranında artırma vaadi taşıyor. Önemli bir farkı ise, bu çip mimarisinin enerji verimliliğini üç katına çıkarırken, depolama yoğunluğunu HBM5'e göre on kat daha fazla yapabilmesi oldu.
zHBM, veri sinyallerinin işlemciyle arasındaki mesafeyi en aza indirmek üzere tasarlanmıştır. Bu sayede çip üzerine yerleştirilen yapay zeka hızlandırıcılarının hemen üstüne istiflenerek çalışır. Veri transferindeki fiziksel mesafe küçüldükçe elde edilen yüksek hız ve eşsiz enerji verimliliği, bu teknolojinin en büyük avantajlarından biridir.
Samsung'un yaklaştığı mimari strateji, çözümleri kullanım senaryosuna göre ayırıyor. Devasa veri kümelerinin işlendiği bulutlardaki yapay zeka eğitim süreçleri için zHBM kullanılıyor. Öte yandan kullanıcıya daha yakın olan 'uç biliş' veya edge ai uygulamaları için tasarlanan yeni nesil bir flash bellek çözümü olan zNAND-O sunuldu.
zNAND-O, V-NAND teknolojisi üzerine inşa edilmiş olup şu anda dört ve sekiz katmanlı versiyonları geliştiriliyor. Bu çözüm; tipik NAND depolamaya kıyasla daha düşük gecikme süresi (latency) ve artırılmış I/O performansı vaat ederek alan verimliliğini önemli ölçüde iyileştiriyor.
yeni nesil bellek çözümlerinde veri işlemenin sadece merkezi işlemciye (CPU) yüklenmesi stratejisi artık eskimekte. Samsung, sektörün ilk PIM yani Processing-In-Memory (Bellek İçinde İşleme) teknolojisine sahip LPDDR5X bellek çipine de yer verdi. Bu devrim niteliğindeki bileşen, verilerin işlemciye gönderilmesinden önce belleğin kendi bünyesinde bir miktar ön işlenmesini gerçekleştiriyor.
Bu sayede hem veri iletimi yoluyla elde edilen bant genişliği artırılıyor hem de enerji tüketimi optimize ediliyor. Samsung'un bu ana sunumunda, yapay zeka sistemlerinin performansını ve verimliliğini en üst düzeye çıkarmaya yönelik vizyonu detaylandırıldı.
Gelecekteki donanım çözümleri, geleneksel ayrık mimariler yerine, veri kaynağına yakın ve daha entegre hale gelmek zorunda. Samsung'un BV-NAND ile sunduğu yoğunluk artışı ile zHBM gibi veriyi çekmeden işleme odaklanan yaklaşımları, hem yapay zeka eğitiminde darboğazları çözmeyi amaçlıyor hem de mobil cihazlarda enerji tasarrufunun maksimize edilmesini sağlıyor. Bu yeni dönemde bellek ve depolama artık sadece veri saklayan parçalar olmaktan çıkıp, sistemin beyni gibi doğrudan veriyi işleyecek aktif donanımlar haline geliyor.
