Intel'in Silicon Devrimi: Kaliforniya Üssü Yeni Maskelerle Geleceği İnşa Ediyor
Intel, Kaliforniya'daki Bowers Kampüsünde 9.940 metrekarelik yeni bir üretim tesisi başlatarak fotomas üretimine yatırım yapıyor.
Hexcore
2 dk
Veri Ağına Aktar

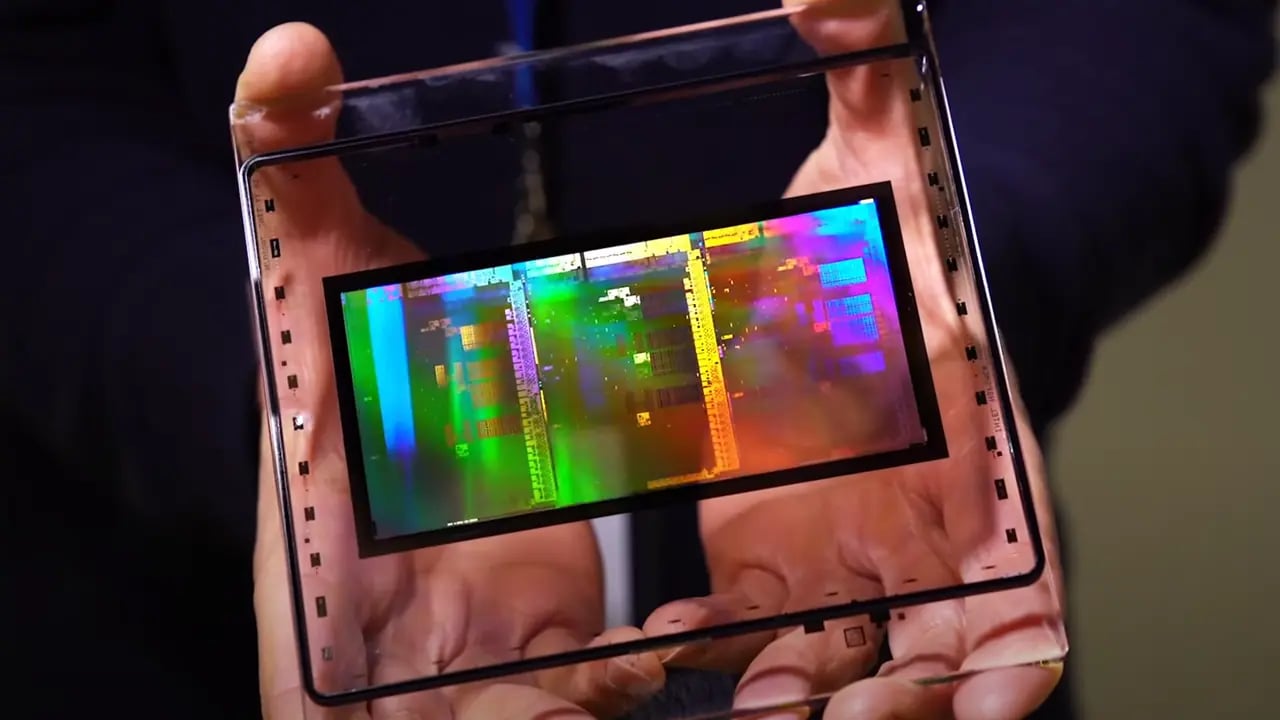

Silikonun en ince detaylarını bile yönetmek günümüz teknolojisinin bel kemiği haline geldi. Mikroçi üreticileri için tasarımın baskı malzemeleri olan fotomaslar hayati önem taşırken, küresel yarışta liderliği korumak isteyen devler stratejik hamlelere imza atıyor. Silikonun en ileri seviyesinde üretim yapan Intel, Kaliforniya'daki Santa Clara kampüsünde bu stratejinin yeni bir bölümünü başlattı ve maske üretim kapasitesini önemli ölçüde genişletme kararı aldı.
Şirket, Bowers Kampüsü içerisinde toplam 9.940 metrekarelik devasa yeni bir üretim tesisi inşa etmeye başladı. Bu tesis Class 1 sınıfında temiz oda standartlarında olacak ve Intel'in kritik süreçlerini destekleyen fotomasların ana merkezi olarak konumlanacak.
Üretilen bu maskeler, sadece 32 nanometreden başlayarak en yeni ve en ileri işlem teknolojilerine kadar geniş bir yelpazede kullanılacak. Özellikle Intel'in en güncel nesilleri olan 18A, 14A gibi mimariler için tasarlanan fotomaslar, standart yöntemlerin ötesinde daha karmaşık yüzey desenlerine sahiptir.
Bu üst düzey maskelerin üretimi büyük bir hassasiyet gerektirir; çünkü bu süreçte küresel çapta yaygın kullanılan DUV (Mavi Işık) ve özellikle EUV (Ultraviyole Aşırı Ultraviolet) gibi ileri ışık kaynakları devreye girer. Bu gelişen üretim kabili, şirketin ulaştığı teknolojik sıçramaları desteklemenin anahtarıdır.
Intel'i dünya çapındaki diğer çip üreticilerinden ayıran en kritik farklardan biri, maskeleri yazmak için gerekli olan özel ekipmanı kendi bünyesinde tasarlayıp üretebilmesidir. Tarihsel olarak fotomas desenleri tek bir iyon demeti (electron beam) aracıyla basılırdı; ancak bu eski yöntem çok yavaştı.
Intel'in IMS Nanofabrication çatısı altında geliştirdiği Çoklu Işık Demet Maske Yazıcıları (MBMW), bu süreci tamamen değiştirdi. Bu makineler sayesinde 262.144 adet bağımsız programlanabilir elektron demeti aynı anda hassasiyetle desenleri yerleştiriyor. Böylece üretim verimliliği katlanarak artıyor ve nanometre düzeyindeki konumlandırma hatası minimal seviyelere iniyor.
Çip üretiminde her yeni teknolojik adım, yüzlerce maskenin geliştirilmesini gerektirir. Bu süreçte her bir revizyon (değişiklik), üretimin planlamasını doğrudan etkiler. Intel gibi lider firmalar için maskeleri şirket içinde üretebilmek benzersiz bir rekabet avantajıdır.
Yeni tesisin önemini şirketin üst düzey yöneticisi Dr. Frank Abboud vurguladı. Ona göre, Bowers kampüsündeki genişleme operasyonu sadece teknik bir yükseltme değil, aynı zamanda ABD'nin yarı iletken üretimindeki küresel liderliğini pekiştiren kritik bir kapasite artışı anlamına geliyor.
Santa Clara’da 1986 yılından bu yana maske üretimi faaliyetleri devam eden Intel; Bowers Kampüsü ve Oregon’daki tesisleriyle şirketin ana altyapısını oluşturuyor. Bu hamle, gelecekte daha da ileriye gidecek olan Yüksek Sayılı EUV (High-NA EUV) süreçlerinin zorlu ihtiyaçlarını karşılama yeteneğini de pekiştiriyor.
